老城根GPARK项目招商中心智能系统设计方案


老城根GPARK项目招商中心智能系统设计方案

项目背景

老城根GPARK紧邻“金腰带”二环线、皇城墙根,盘踞星火路与大兴东路十字西南角,踞守西安大兴区核心,比邻政府规划复兴提升的土门商圈、高新CBD,项目周边中高端住宅密集,未来将有50万常住人口,是西安内城最耀眼的大型全客层消费娱乐体验地。此项目为老城根GPARK项目招商中心,是接待尊贵客户,展示项目特色及企业理念的最重要的第一步。所以甲方要求加入较多的智能化的概念凸显老城根GPARK与时俱进的超前品牌理念。

业主要求

甲方对装修方面的要求是精致、时尚、高端。要求墙面开关面板尽可能的少,同时对项目中其他的电器设备也要求进入智能系统,初期简单要求如下:中央背景音乐系统、电动遮阳帘的智能控制、所有90°电动门电机的控制、全宅Wi-Fi覆盖、影音设备智能控制。亚都智能根据经验从甲方的定位与实际需求出发,与甲方深入沟通后达成如下要求及目标:

▪前厅接待区、形象展示区、走廊公共区域、沙盘区域独立控制的背景音乐系统、接入宣传视频时声音可以通过背景音乐系统播放。

▪全宅采用Control4总线智能灯光系统;简化墙面面板数量;卫生间、过道、储物间等区域通过感应灯光实现方便节能目的。

▪通过智能系统控制所有电动门,并且将电动门的开关集成在总线场景面板上,最大化的减少面板数量,提高墙面整洁度。

▪每层走廊区域的电动遮阳帘进入智能系统,达到定时开关及随时手动开启或关闭。

▪全楼无线覆盖,保证无死角,不断线,实现任何区域都能通过手机随时控制系统内各个场景及设备。

▪影音视频系统实现一键式启动及关闭,同时灯光配合达到各种不同的模式。


设计概述

老城根GPARK是Control4在西安地区第一个商用项目上第三方控制系统最多的总线灯光、集成项目。亚都智能通过Control4最新总线灯光产品、Control4主机及各种第三方产品,将项目的前厅接待区、形象展示区、公共走廊、娱乐室、沙盘区及洽谈室里的灯光、窗帘、音乐、环境、电视、投影机、通电玻璃屏幕、感应进行了控制整合。

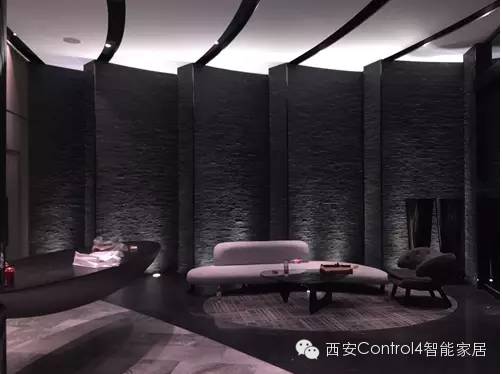

前厅接待区

该项目共计三层:

负一层为大小两个影音室、全息投影区域、公共走廊、弱电机房

一层为前厅接待区、形象展示区1、形象展示区2、设备间、卫生间、公共走廊

二层为沙盘区、洽谈区

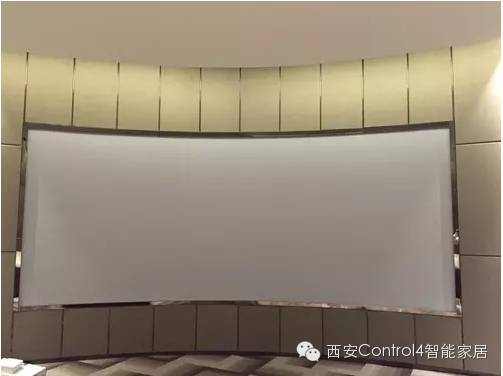

弧形幕布投影融合

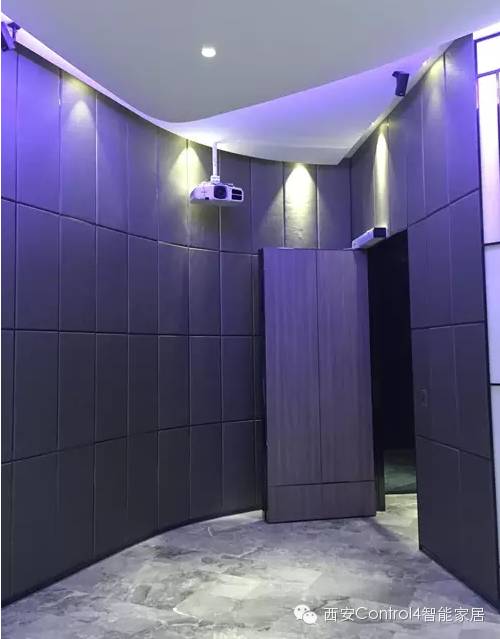

弧形影音厅观影区

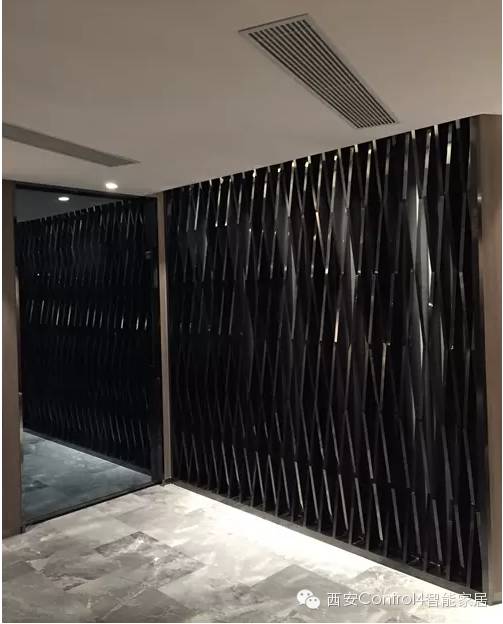

负一层玄关

整体布线规划方面,根据现场情况,在三层的强电电箱附近设置一个弱电电箱,用来安装Control4灯光模块,将当层的灯光回路布线至这个电箱内。同时将网络设备的主设备设计在负一层弱电机房内,根据现场影音设备功放的位置,增加交换机及IO扩展设备在负一层影音室机柜及一层的设备间内,便于控制负一层影音室及一层展示区的多个第三方设备。在每层的设备柜内利用Control4主机及IO扩展设备的232、485接口、红外接口、继电器接口、干接点端口把背景音乐、红外人体感应器、电动窗帘、投影机、通电玻璃、电动门控制整合在一起。

入户设计了电动双开平移门,人体感应开关设置在户外,访客在正常工作时间均可通过感应器实现自动开门进入。室内顶面设计吸顶人体感应,在顾客进入后可启动欢迎模式,前厅灯光由工作模式时的50%亮度调节至100%亮度,时间约2秒钟,给人眼前一亮的视觉感受。同时前厅的背景音乐音量调低。我们在前厅设计了上班模式、洽谈模式、宣传片模式、下班模式以及展示区的电动门控制按键。

上班模式下启动背景音乐播放甲方预设的音乐,大厅灯光调节至50%亮度,吧台顶部筒灯调节至80%亮度,营造氛围的前提下又节能。洽谈模式时,前厅沙发位置顶部射灯灯光调亮至70%,使之与其他空间产生明暗区分,同时背景音乐音量调低至40%。

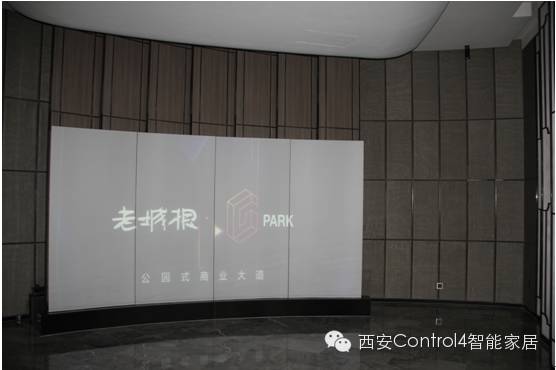

宣传片模式下,展示区1的电动幕自动关闭,展示区内的LED屏幕自动打开并播放预设的宣传片,同时背景音乐音源切换至与视频同步,灯光调弱至20%,这样在前厅透过玻璃门看到的视频画面有模拟3D的效果,增加了科技感,提高了视频效果。

下班模式即室内所有灯光关闭,大厅灯光在10秒内自动关闭,所有受控设备关闭,电动窗帘关闭、入户电动门也进入上锁状态,方便快捷。以上场景模式都可在手机App上进行控制及切换。

展示区

展示区1门口设计一个Control4场景面板,预设的是展示区内灯光场景及电动门的控制按键。展示区2内也设置一个场景面板,设计功能有预备模式、展示模式、影院模式、离开模式。这个区域只要通过两台爱普生投影机的融合实现弧形大屏幕的显示。同时可以解决PC的控制问题,融合投影需要一台独立的服务器支持,经过技术人员的不断尝试,最终成功控制服务器并实现了一键启动投影机、融合服务器及通电玻璃瓶。一键式的开启与关闭使这台复杂的影音系统操作起来更加简单。


公共走廊

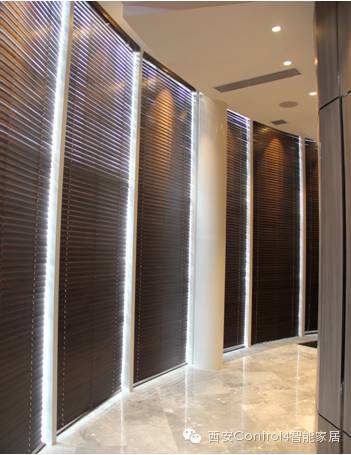

这个空间内未设计场景面板,但是在通往这个区域的门口顶面设置了人体感应设备,当走廊灯光未开启时或灯光较暗时,感应触发后打开走廊顶面射灯,并调节至70%,这个区域的电动遮阳帘也可通过手机App来实现开关,平时阳光较强的早上此窗帘是保持关闭的,下午会自动打开,同时灯光关闭。在保证照明的前提下,最大限度的实现节能。


二层沙盘区

这个区域由三部分组成,电视拼接墙、沙盘、洽谈区。在楼梯口位置设置一个场景面板,设计了迎宾模式、讲解模式、洽谈模式,以及灯光的节能、离开模式。  、

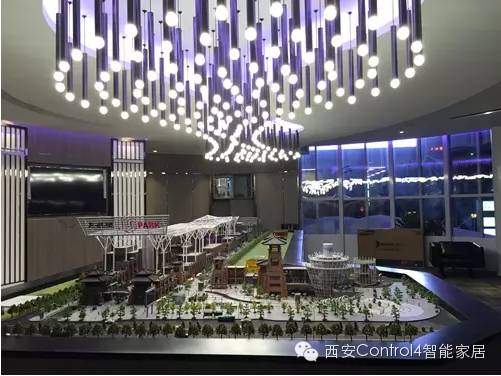

二楼沙盘区

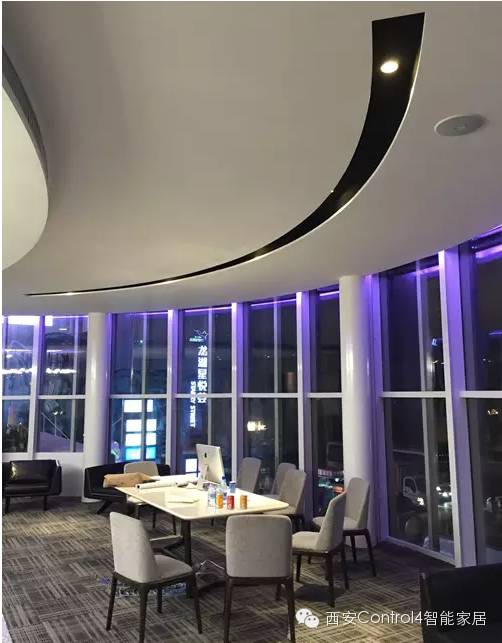

二楼休闲洽谈区

迎宾模式下整个区域顶面灯光全开,沙盘背光打开,背景音乐播放预设的音乐;讲解模式下沙盘周围灯光调弱至30%沙盘顶部灯光全开,沙盘背光打开,同时背景音乐播放预设的讲解音频文件;洽谈模式下,电动窗帘关闭,会议桌顶部灯光调制70%,其他区域灯光调制40%,沙盘顶部灯光关闭,同时打开电视机,自动切换至与笔记本连接的高清通道;节能模式下灯光全部调节至50%;离开模式即关闭当层灯光电动窗帘调制预设状态。

结束语

当前项目顺利交付已超过将近3个月,未出现任何问题,甲方对于最终智能效果非常满意。非常期待后期的继续合作。
